以UG8.0为例

一、首先要新建刀具,同时设置描述、目录号、库号,然后点选(将刀具导出至库)

出现对话框:选择目录类 。点选UG5_PARAMETER确定(如果是钻头、丝攻、绞刀等则出现对话框后点选UG_DRILL),再确定。

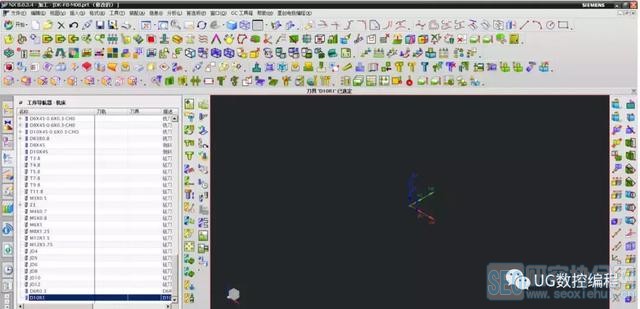

至此,刀具新建完毕并导入刀具库



UG编程中刀库的创建与参数定制调用详细图解



点选(刀具加工数据)---点选(插入)出现对话框



UG编程中刀库的创建与参数定制调用详细图解



点选(铣)或(钻),确定---确定,找到所需定制的刀具,确定,出现对话框,所需刀具已加入



UG编程中刀库的创建与参数定制调用详细图解

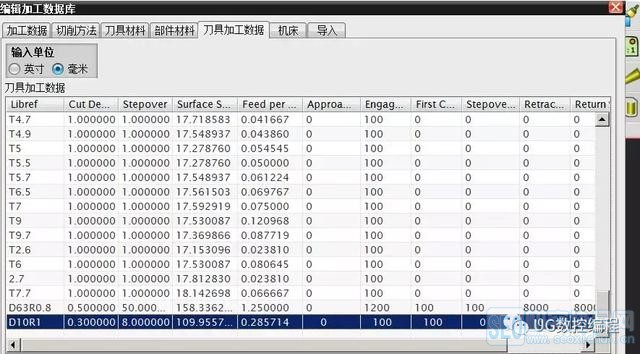

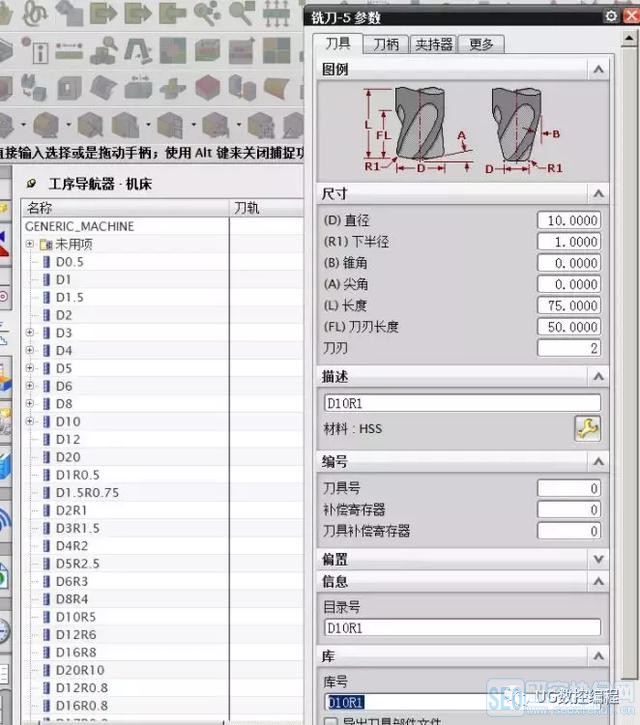

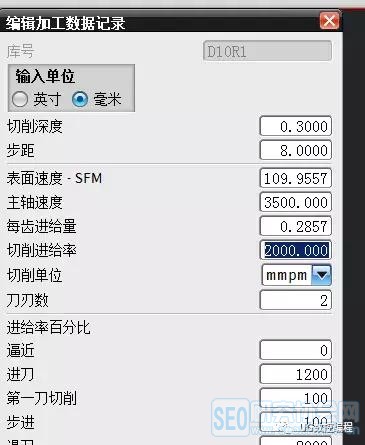

点选D10R1,出现刀具参数对话框,修改想要参数,确定,确定



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



三、模板定制

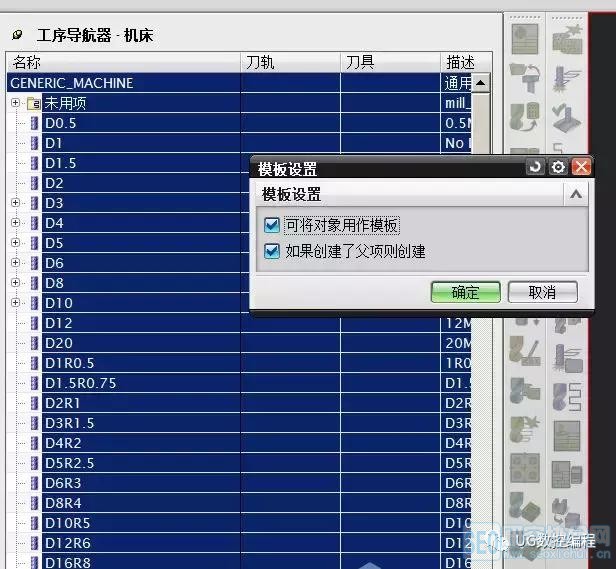

所有刀具参数设置完成后,进入刀具管理界面,选择所有刀具,点鼠标右键----对象---模板设置,勾选(可将对象用作模板)和(如果创建了父项则创建)

至此存于本模板文件的刀库已创建。编程时即可刀库中调用

四、调用刀库

进入程序组

在刀具的图标上点(新建)出现对话框



UG编程中刀库的创建与参数定制调用详细图解

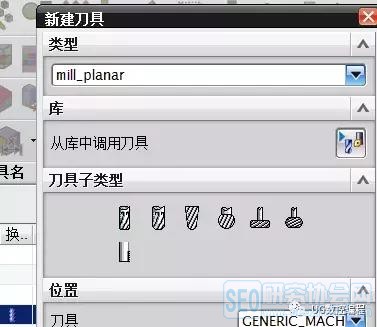

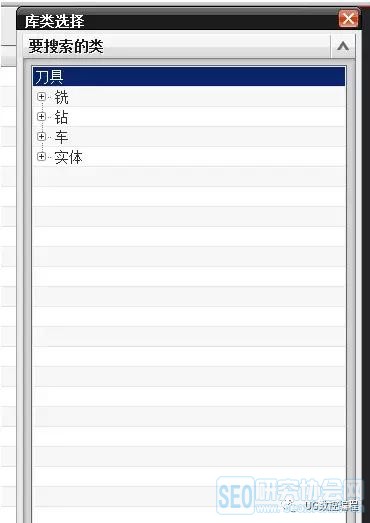

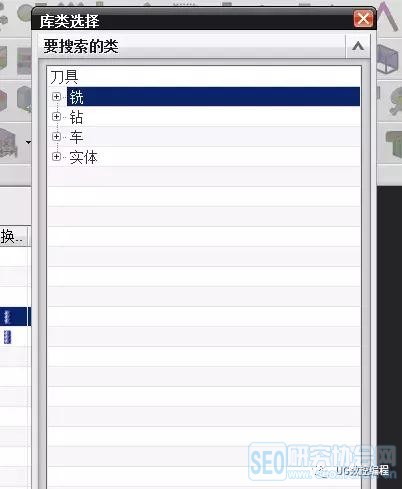

点选(从库中调用刀具)---选(铣)或钻---点选(铣),确定,确定



UG编程中刀库的创建与参数定制调用详细图解

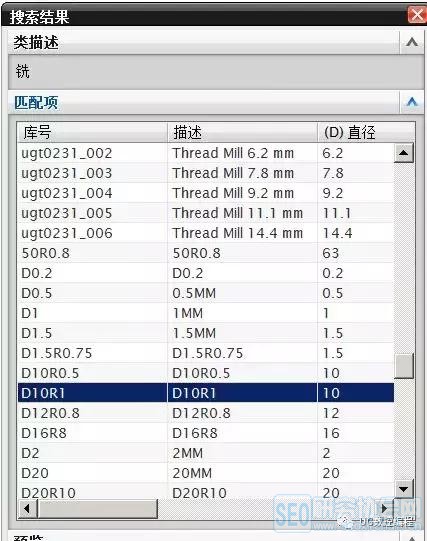

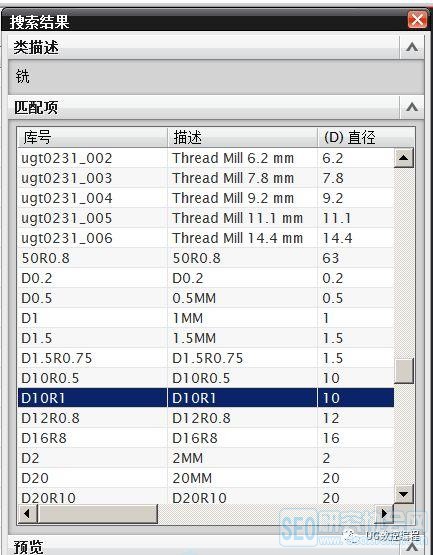

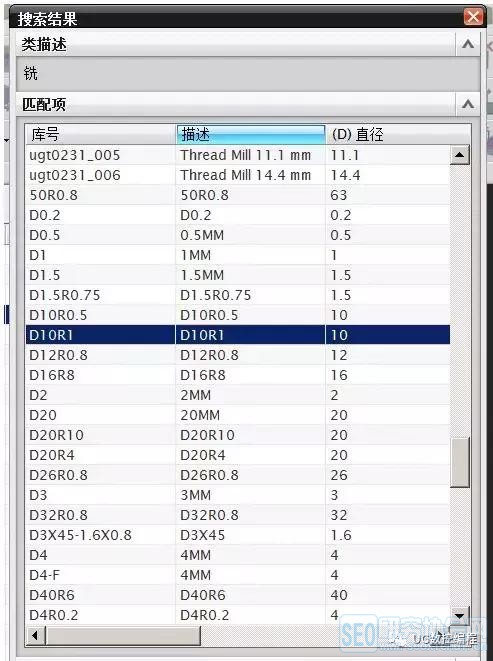

找到所需刀具D10R1,确定



UG编程中刀库的创建与参数定制调用详细图解

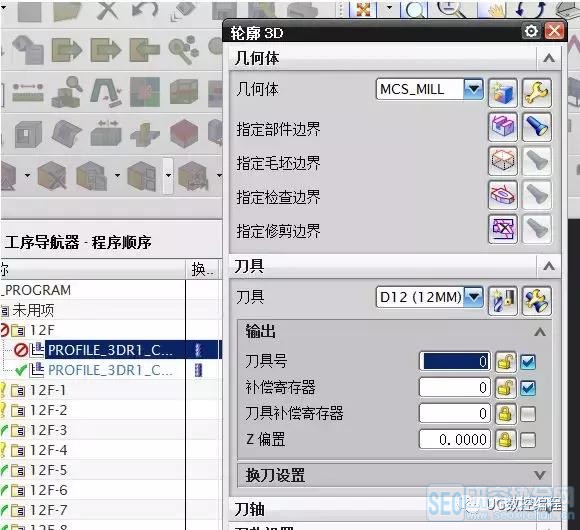

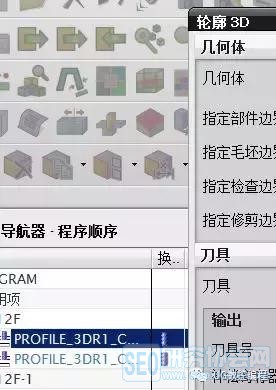

发现所需刀具已调入.

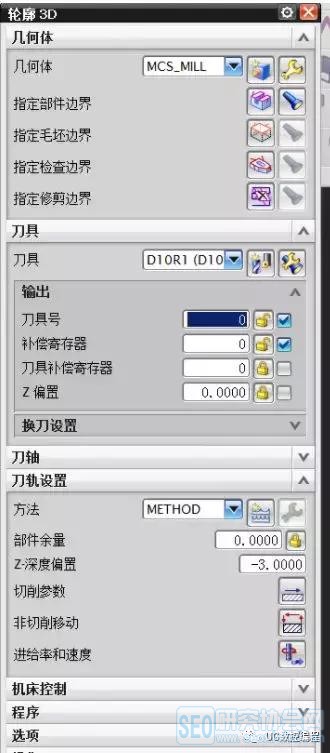

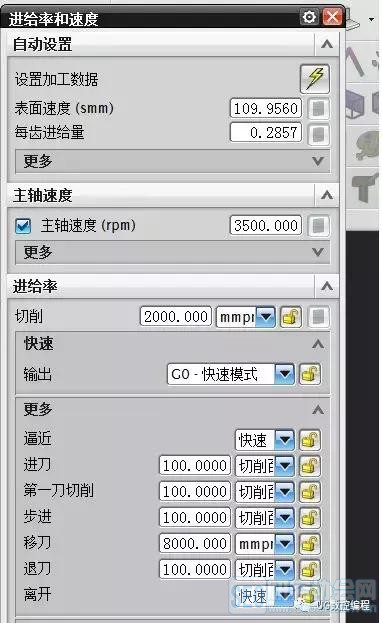

点选(进给率与速度)---点选(设置加工数据)右边的那个斜勾,发现所定制的D10R1参数已更新导入



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解



UG编程中刀库的创建与参数定制调用详细图解
